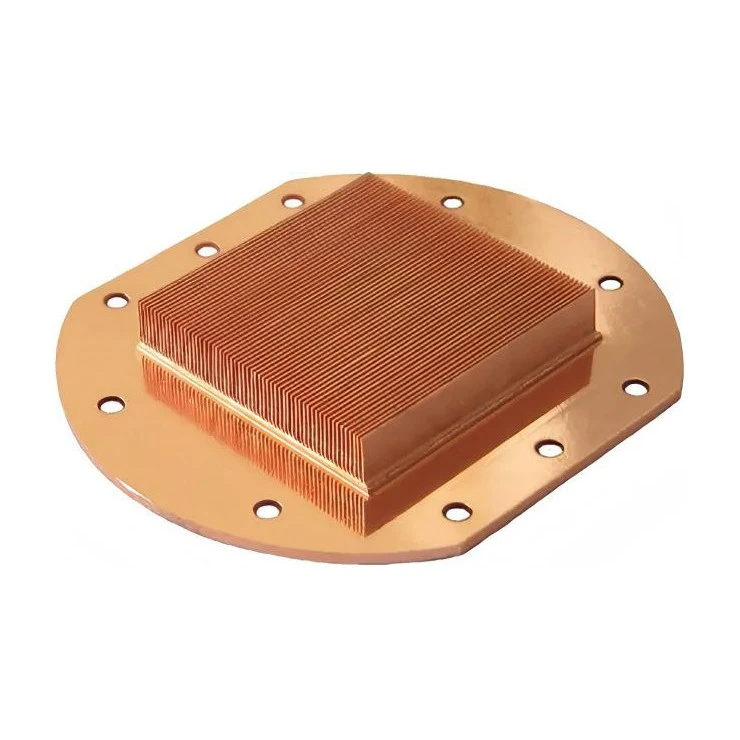

Rashladni element od molibdena i bakra



Rashladni hladnjak od molibdena-bakra (Mo-Cu) je rješenje za hlađenje kompozitnog materijala na bazi metala-posebno dizajnirano za-elektronske uređaje velike snage. To nije jednostavna metalna legura; umjesto toga, formira se kroz metalurgiju praha, gdje se molibden (Mo) i bakar (Cu) mikroskopski kombinuju kako bi se stvorila jedinstvena struktura "molibdenskog okvira - bakarnog punjenja". Ova struktura genijalno kombinuje nizak koeficijent toplotnog širenja molibdena, visoku-stabilnost temperature i odličnu toplotnu i električnu provodljivost bakra, efikasno rešavajući kontradikciju između odvođenja toplote i toplotnog naprezanja čipova velike snage.





1. Podesivi koeficijent termičke ekspanzije

Najvažniji atribut MoCu hladnjaka leži u njihovom podesivom koeficijentu toplinske ekspanzije. Promjenom omjera molibdena i bakra, koeficijent toplinske ekspanzije (CTE) se može precizno kontrolisati, omogućavajući dobro termalno podudaranje s keramičkim podlogama (kao što su Al₂O₃, BeO) ili poluvodičkim čipovima (kao što su Si, GaAs, GaN). Performanse molibden-bakarnih hladnjaka s različitim omjerima variraju. Na primjer, hladnjak Mo70Cu sa sadržajem molibdena od 70 ± 1 tež.% ima gustinu od približno 9,8 g/cm³ i koeficijent termičke ekspanzije od oko 9,1 ppm/K, sa toplotnom provodljivošću u rasponu od 170 - 200 W/m·K; hladnjak Mo60Cu sa sadržajem molibdena od 60 ± 1 tež.% ima gustinu od približno 9,66 g/cm³ i koeficijent termičke ekspanzije od oko 10,3 ppm/K, sa toplotnom provodljivošću u rasponu od 210 - 250 W/m·K, itd.



2.Visoka toplotna provodljivost

U hladnjaku od molibdena{0}}bakara, bakar formira kontinuiranu mrežnu strukturu, obezbjeđujući brzi put provođenja topline. Njegova toplotna provodljivost je mnogo veća od one kod tradicionalnih poluprovodničkih materijala, omogućavajući brzu difuziju toplote koju stvaraju lokalne vruće tačke na čitavu podlogu, efektivno poboljšavajući efikasnost odvođenja toplote.



3.Odlična otpornost-na visoke temperature i pouzdanost

Visoka tačka topljenja molibdena omogućava bakrenim hladnjacima od molibdena da održe strukturnu stabilnost i mehaničku čvrstoću u okruženjima visokih{0}}temperatura, što je ključno za opremu koja radi u teškim uslovima (kao što je u vazduhoplovstvu). Osim toga, njegova visoka tvrdoća i otpornost na habanje osiguravaju pouzdanost tokom pakovanja i-dugotrajne upotrebe.



4. Značajna prednost smanjenja težine

U poređenju sa hladnjacima od volframa-bakara (W-Cu) sa sličnim performansama, hladnjaci od molibdena-bakara imaju gustinu koja je približno 40% manja. U oblastima kao što su vazduhoplovstvo, satelitska komunikacija i mikrotalasna ambalaža gde je osetljivost na težinu zabrinuta, hladnjaci od molibdena-bakara nude značajne prednosti, pomažući da se smanji ukupna težina opreme i poboljšaju performanse opreme.







1.Poluprovodnički uređaji-velike snage

Radiatori od molibdena-bakara (MoCu hladnjaci) se široko koriste kao hladnjaci i termalne baze za bipolarne tranzistore sa izolovanim vratima (IGBT), LED diode velike{1}} snage, radiofrekventne (RF) i mikrotalasne energetske cijevi. Oni mogu efikasno smanjiti temperaturu spoja, produžiti vijek trajanja uređaja i osigurati stabilan rad-poluvodičkih uređaja velike snage.



2. Vazduhoplovstvo i odbrana

U termičkom upravljanju sistemima kao što su elektronska oprema svemirskih letjelica, satelitske komunikacijske antene i radari s faznom rešetkom u zraku, molibden{0}}bakarni hladnjaci igraju ključnu ulogu. Njihova lagana priroda, visoka pouzdanost i usklađene karakteristike termičke ekspanzije sa čipovima čine ih nezamjenjivim materijalima za upravljanje toplinom u ovim poljima, osiguravajući normalan rad opreme u složenim okruženjima.



3.Napredna ambalaža i mikroelektronika

U 3D pakovanju i sistemu-u-pakovanju (SiP), molibden-bakarni hladnjaci mogu poslužiti kao poklopci paketa, interposeri ili podloge za montažu čipa, pružajući mehaničku podršku i puteve toplotne provodljivosti za složene čipove. Kako gustina integracije čipova nastavlja da raste, direktna proizvodnja molibden-bakarnih hladnjaka u mikro strukture za disipaciju topline (kao što su mikrokanali) postala je najsavremeniji- smjer istraživanja.



4. mikrokanalno hlađenje{1}}na nivou čipa

Najnoviji istraživački trend je korištenje samog hladnjaka od molibdena-bakara kao glavnog tijela mikrokanalnog hladnjaka. Zbog njegovog termičkog širenja koji se poklapa sa čipom, kanali veličine mikro-milimetara- mogu se direktno obrađivati ​​na hladnjaku, omogućavajući rashladnom fluidu (kao što je dejonizirana voda) da teče u blizini čipa radi razmjene topline koja ključa. Eksperimenti su pokazali da ovaj dizajn "proksimalnog hlađenja čipa" može značajno poboljšati efikasnost hlađenja i efikasno se nositi sa ekstremnim gustinama toplotnog fluksa većim od 1000 W/cm².







Parametar	Specifikacija / Raspon
Vrsta materijala	Rashladni element od molibdena i bakra
Proces proizvodnje	Metalurgija praha / Infiltracija bakra
Sastav (sadržaj Cu)	10% – 30% (prilagodljivo)
Uobičajene ocjene	Mo70Cu30 / Mo80Cu20 / Mo90Cu10
Gustina	9,4 – 9,8 g/cm³
Toplotna provodljivost	160 – 220 W/m·K
Koeficijent toplinske ekspanzije (CTE)	6,5 – 8,5 ×10⁻⁶ /K (25–300 stepeni)
Electrical Conductivity	Veće ili jednako 30% IACS
Specific Heat	~250 J/kg·K
Radna temperatura	Do 500 stepeni +
Tačka topljenja	>2600 stepeni (Mo matrica)
Tvrdoća	150 – 220 HB
Završna obrada	Polirano / brušeno / obrađeno
hrapavost površine	Ra 0,8 – 3,2 μm (prilagodljivo)
Opcije premaza	Dostupna Ni / Au / Ag oplata
Dimenzionalna tolerancija	±0,01 mm (dostupna precizna obrada)
Dostupni obrasci	Ploča / lim / blok / prirubnica / prilagođeni dijelovi
Standardne veličine	Prilagođeno po crtežu
Metode spajanja	Lemljenje / Lemljenje / Mehaničko pričvršćivanje
Pakovanje	Vakuumsko zatvoreno / izvozno standardno drveno kućište
